Schiebetür Serie 300

Die Serie 300, als Ableger der Serie 3000, besticht durch ihre geringere Tiefe von 34 mm. Die symmetrische Profilausführung ermöglicht eine Bedienung der Tür von beiden Seiten aus. Die asymmetrische Variante findet beispielsweise Anwendung bei Schranktüren und zeichnet sich durch ihre spezifische Gestaltung aus.

Flyer Serie 300 bodengeführt Flyer Serie 300 AIR GTB hängend

Konfigurator Konfigurator

Schiebetüren Raumteiler raumplus Österreich Serie 300

Details

Profiloberflächen

Standardfarbe

Silber C.0 eloxiert

Tiefschwarz 9005.1 pulverbeschichtet feinstruktur

Verkehrsweiß 9016.3 pulverbeschichtet glänzend

Füllungen

ESG

ESG Klar (6mm=31db / 8mm=32db)

ESG klar Diamant

ESG bronze

ESG grau

ESG dark grey

ESG klar satiniert

ESG Diamant satiniert

ESG bronze satiniert

ESG grau satiniert

ESG Stopsol supersilver klar

ESG Stopsol Classic Bronze

ESG Stopsol supersilver grau

ESG Rillenglas Flutes

ESG Rillenglas Groove

Mesh

Golden Mesh mittelgrob 02 (max. 1531 x 2823mm)

Sparkling Champagner fein 03 (max. 1531 x 2823mm)

Spiegel

Spiegel silber

Spiegel bronze

Spiegel grau

Doppelspiegel silber

Doppelspiegel bronze

Doppelspiegel grau

Farbgläser

Lacobel 9003 white pure

Lacobel 9010 soft white

Matelac 9010 soft white

ESG lackiert nach RAL oder NCS

ESG Diamant satiniert lackiert nach RAL oder NCS

Rillenglas lackiert nach RAL oder NCS

VSG

VSG Matt (6mm=32db / 8mm=34db)

VSG klar sound – mit Schallschutzfolie (6mm=35db / 8mm=37db)

VSG matt sound – mit Schallschutzfolie (6mm=35db / 8mm=37db)

VSG aus TVG klar

VSG aus TVG matt

VSG aus TVG klar sound – mit Schallschutzfolie

VSG aus TVG matt sound – mit Schallschutzfolie

Dekor

Dekor 4210 Weiss – FH/MT – 8/19mm

Dekor 4220 Tonweiss – FH/MT – 8/19mm

Dekor 5210 Magnolia – FH – 8/19mm

Dekor 5220 Champagner – FH – 8/19mm

Dekor 5230 Kaschmir – FH – 8/19mm

Dekor 5240 Sandgrau – FH – 8/19mm

Dekor 5250 Basaltgrau – FH – 8/19mm

Dekor 5260 Nebelgrau – FH – 8/19mm

Dekor 5270 Silbergrau – FH – 8/19mm

Dekor 5280 Achatgrau – FH – 8/19mm

Dekor 5290 Graphitgrau – FH – 8/19mm

Dekor 5300 Anthrazit – MP – 8/19mm

Dekor 5310 Schwarz – FH – 8/19mm

Dekor 5320 Hellgrün – FH – 8/19mm

Dekor 5330 Dunkelgrün – FH – 8/19mm

Dekor 6210 Buche gebleicht – ST – 8/19mm

Dekor 6220 Wildeiche – ST – 8/19mm

Dekor 6230 Eiche goldbraun – ST+ 8/19mm

Dekor 6240 Astfichte – ST – 8/19mm

Dekor 6250 Eiche naturhell – ST – 8/19mm

Dekor 6260 Ahorn natur – ST – 8/19mm

Dekor 6270 Eiche gebleicht – ST – 8/19mm

Dekor 6280 Eiche hell – ST – 8/19mm

Dekor 6290 Ulme natur – ST – 8/19mm

Dekor 6300 Eiche natur – ST – 8/19mm

Dekor 6310 Walnuss natur – ST – 8/19mm

Dekor 6320 Nussbaum – ST – 8/19mm

Dekor 6330 Esche braun – ST – 8/19mm

Dekor 7210 Beton hellgrau – DP – 8/19mm

Dekor 7220 Beton schiefergrau – DP – 8/19mm

Dekor 7230 Beton dunkelgrau – DP – 8/19mm

Dekor 8210 Muschelweiss – EM/FH – 19mm

Dekor 8220 Steingrau – EM/FH – 19mm

Dekor 8230 Nebelgrau – EM/FH – 19mm

Dekor 8240 Diamanatgrau – EM/FH – 19mm

Dekor 8250 Schwarz – Em/FH – 19mm

Weitere Füllungen

MDF beidseitig lackiert 8/19mm – matt G30

Stoff kundenseitig beigestellt – auf Trägerplatte kaschiert

Loden – Englisch Dekor – lana IV

Digitaldruck auf Glas oder Dekor – Motiv nach Wahl

_______________________________________________Serie 300 bodengeführt - anfragen / bestellen

_______________________________________________Serie 300 hängend (AIR GTB) - anfragen / bestellen

bodengeführt und hängend AIR GTB

In der bodengeführten Variante gleitet die Schiebetür entweder auf einer oberflächenmontierten oder bündig im Boden verlegten Schiene, während sie gleichzeitig durch eine Schiene an der Decke geführt wird. Hierbei lastet das gesamte Türgewicht auf der Bodenschiene.

Im Kontrast dazu ermöglicht die AIR-GTB-Variante eine Schiebetürführung allein über eine Deckenschiene, sodass das gesamte Gewicht an der Decke ruht. Dies schafft einen barrierefreien Durchgang ohne Bodenschiene, wobei lediglich eine kleine Führungsrille am Boden für die Führungsräder montiert wird.

Bodengeführt

In der bodengeführten Variante gleitet die Schiebetür entlang einer Schiene am Boden und wird gleichzeitig durch eine Schiene an der Decke geführt. Das gesamte Gewicht der Tür lastet daher auf der Bodenschiene. Die Bodenschienen können entweder aufgelegt oder bündig im Boden verlegt sein.

hängend (AIR-GTB)

Die AIR-GTB-Variante ermöglicht eine Schiebetürführung ausschließlich durch eine Deckenschiene, wodurch das gesamte Gewicht an der Decke lastet. Dies gewährleistet einen barrierefreien Durchgang ohne Bodenschiene, wobei lediglich eine kleine Führungsrille am Boden für eine Führungsrolle montiert wird.

Maße und Gewicht

Bodengeführt

min. Türbreite 500mm
max. Türbreite 1500mm
max. Türhöhe 3200mm
Türblattstärke 34mm
Höhentoleranz +/- 3mm
max. Türgewicht 80kg mit Dämpfung
max. Türgewicht 180kg ohne Dämpfung

hängend (AIR GTB)

min. Türbreite 500mm
max. Türbreite 1200mm
max. Türhöhe 2750mm
Türblattstärke 34mm
Höhentoleranz +/- 3mm
max. Türgewicht 60kg

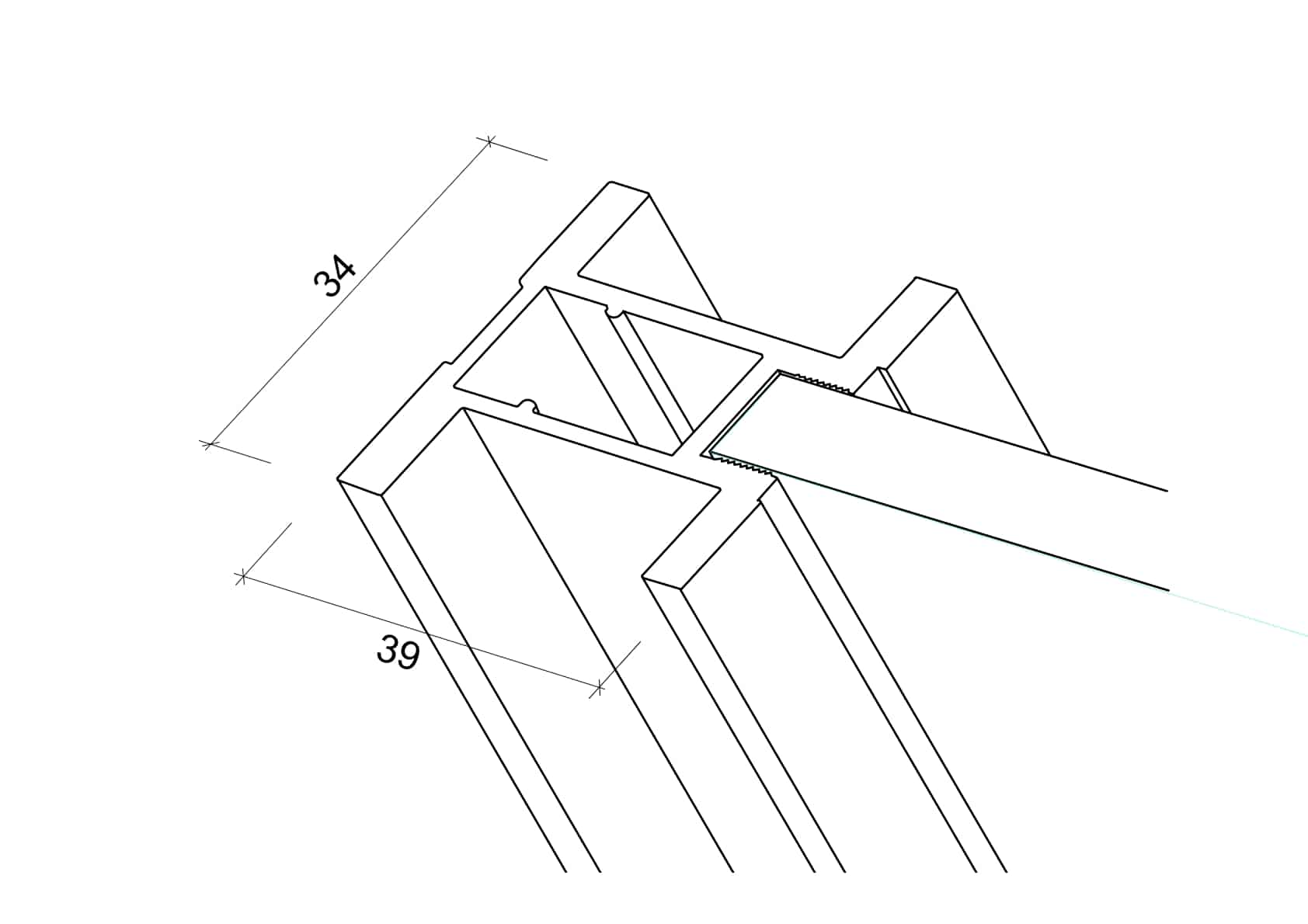

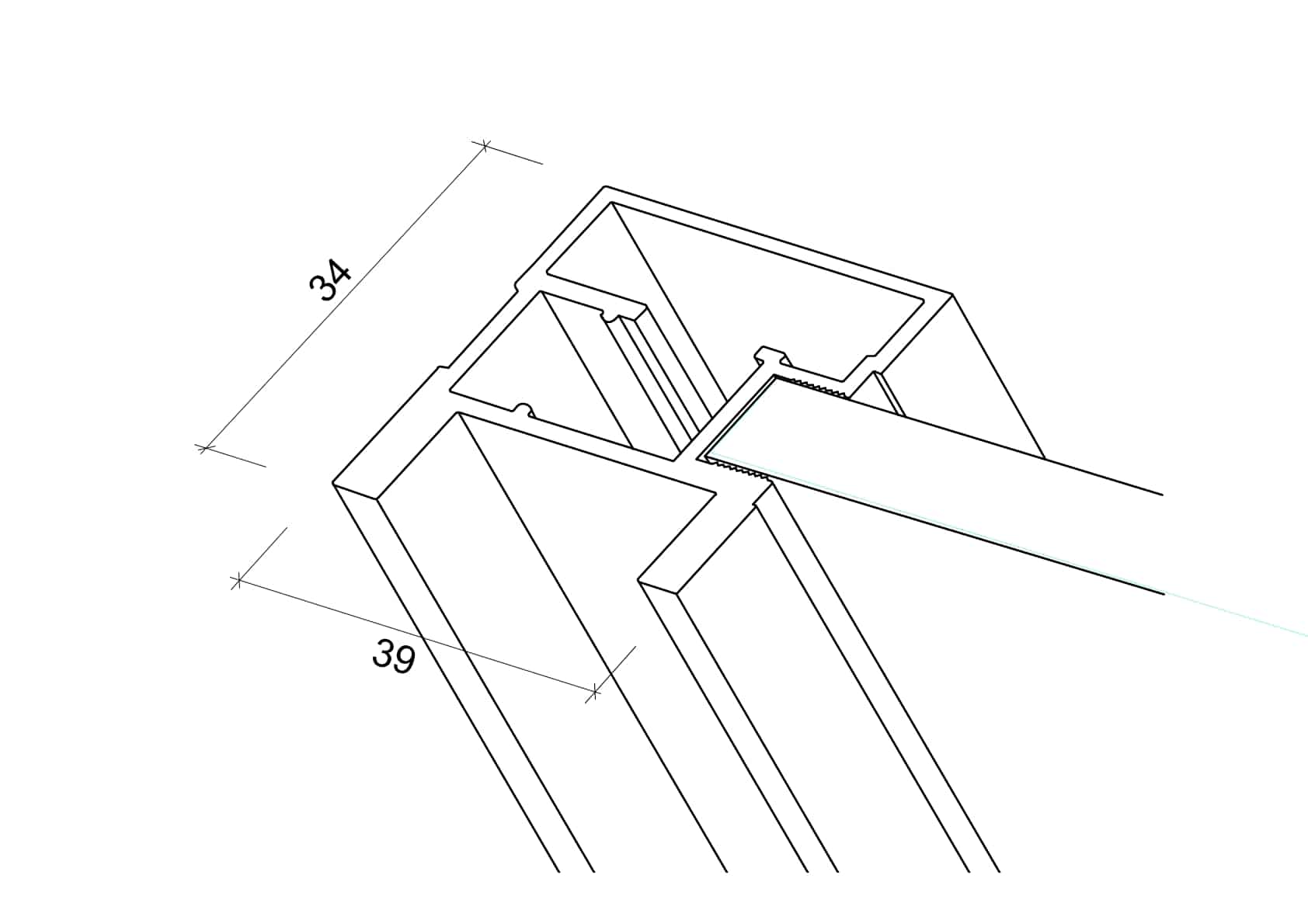

Profilansicht und Luft rundum

bodengeführt

seitlich 39mm
unten 57mm
oben 22mm
Sprosse 28mm oder 18mm

Luft oben 32mm,
Luft unten 13mm (Bodenschiene aufgelegt)
Luft unten 8mm (Bodenschiene eingefräst)

hängend (AIR GTB)

seitlich 39mm
unten 32mm
oben 32mm
Sprosse 28mm oder 18mm

Luft unten 6mm

Dämpfung

bodengeführt

Ab einer Türbreite von 750 mm beidseitige Dämpfung möglich,
bei 15-80kg Türgewicht.
Gleittürbremsen können getauscht werden

hängend (AIR GTB)

beidseitige Dämpfung möglich
Gleittürbremsen können getauscht werden

Sprossen und Sprossenbild

Die Sprossen bei der Serie 300 sind flach aufliegend und gibt es mit den Breiten 18 mm oder 28 mm.

Klebesprossen werden auf die Füllung mittel Klebeband befestigt. Das Sprossenbild ist mit horizontalen und vertikalen sprossen frei gestaltbar.
Füllungsteilende Sprossen teilen die Füllungen wie es der Name schon sagt. Dadurch können verschiedene Füllungen miteinander kombiniert werden.Sie sind nur horizontal möglich, können jedoch mit Klebesprossen kombiniert werden.

Griffe

Da es die Serie 300 in zwei Profilquerschnitten mit Griffleiste gibt sind im Normalfall keine Griffe notwendig, können aber auf Wunsch hinzugefügt werden.
x Griff eckig – in allen Farben – zum Aufkleben auf die Füllung
x Schwenkgriff klein – in silber oder schwarz – wird seitlich in das Senkrechtprofil gefräst – verwendet man, wenn man die Tür aus einer Tasche ziehen möchte.

Schloss

Für die Serie 300 gibt 2 verschiedene Schlösser, die 2 hintereinander stehende Türen miteinander versperren:

– ein Druckzylinderschloss, dass direkt in das Senkrechtprofil eingebaut wird – Schloss nach hinten schließend
– ein Druckzylinderschloss, dass in die Füllung verbaut wird
