Schiebetür
Serie 1200
Details
Profiloberflächen
Standardfarbe
Silber C.0 eloxiert
Hellbronze C32.0 eloxiert
Dunkelbronze C34.0 eloxiert
Verkehrsweiß 9016.3 pulverbeschichtet glänzend
Tiefschwarz 9005.1 pulverbeschichtet feinstruktur
eloxiert
eloxiert (x.0)
ODER
eloxiert und fein gebürstet (x.4)
Silber C0.0 / C0.4
Hellgold C2.0 / C2.4
Hellbronze C32.0 / C32.4
Mittelbronze C33.0 / C33.4
Dunkelbronze C34.0 / C34.4
Schwarz C8.0 / C8.4
Pulverbeschichtet
mit Feinstruktur (x.1)
ODER
Glatt matt (X.2)
ODER
Glänzend (X.3)
Tiefschwarz 9005.1 / .2 / .3
Verkehrsweiß 9016.1 / .2 / .3
Beigegrau 7006.1/ .2 / .3
Quarzgrau 7039.1 / .2 / .3
Perlmausgrau 7048.2
Perlweiß 1013.1 / .2 / .3
Perlbeige 1035.2
Füllungen
ESG
ESG Klar (6mm=31db / 8mm=32db)
ESG klar Diamant
ESG bronze
ESG grau
ESG dark grey
ESG klar satiniert
ESG Diamant satiniert
ESG bronze satiniert
ESG grau satiniert
ESG Stopsol supersilver klar
ESG Stopsol Classic Bronze
ESG Stopsol supersilver grau
ESG Rillenglas Flutes
ESG Rillenglas Groove
Mesh
Golden Mesh mittelgrob 02 (max. 1531 x 2823mm)
Sparkling Champagner fein 03 (max. 1531 x 2823mm)
Spiegel
Spiegel silber
Spiegel bronze
Spiegel grau
Doppelspiegel silber
Doppelspiegel bronze
Doppelspiegel grau
Farbgläser
Lacobel 9003 white pure
Lacobel 9010 soft white
Matelac 9010 soft white
ESG lackiert nach RAL oder NCS
ESG Diamant satiniert lackiert nach RAL oder NCS
Rillenglas lackiert nach RAL oder NCS
VSG
VSG Matt (6mm=32db / 8mm=34db)
VSG klar sound – mit Schallschutzfolie (6mm=35db / 8mm=37db)
VSG matt sound – mit Schallschutzfolie (6mm=35db / 8mm=37db)
VSG aus TVG klar
VSG aus TVG matt
VSG aus TVG klar sound – mit Schallschutzfolie
VSG aus TVG matt sound – mit Schallschutzfolie
Dekor
Dekor 4210 Weiss – FH/MT – 8/19mm
Dekor 4220 Tonweiss – FH/MT – 8/19mm
Dekor 5210 Magnolia – FH – 8/19mm
Dekor 5220 Champagner – FH – 8/19mm
Dekor 5230 Kaschmir – FH – 8/19mm
Dekor 5240 Sandgrau – FH – 8/19mm
Dekor 5250 Basaltgrau – FH – 8/19mm
Dekor 5260 Nebelgrau – FH – 8/19mm
Dekor 5270 Silbergrau – FH – 8/19mm
Dekor 5280 Achatgrau – FH – 8/19mm
Dekor 5290 Graphitgrau – FH – 8/19mm
Dekor 5300 Anthrazit – FH – 8/19mm
Dekor 5310 Schwarz – FH – 8/19mm
Dekor 5320 Hellgrün – FH – 8/19mm
Dekor 5330 Dunkelgrün – FH – 8/19mm
Dekor 6210 Buche gebleicht – ST – 8/19mm
Dekor 6220 Wildeiche – ST – 8/19mm
Dekor 6230 Eiche goldbraun – ST+ 8/19mm
Dekor 6240 Astfichte – ST – 8/19mm
Dekor 6250 Eiche naturhell – ST – 8/19mm
Dekor 6260 Ahorn natur – ST – 8/19mm
Dekor 6270 Eiche gebleicht – ST – 8/19mm
Dekor 6280 Eiche hell – ST – 8/19mm
Dekor 6290 Ulme natur – ST – 8/19mm
Dekor 6300 Eiche natur – ST – 8/19mm
Dekor 6310 Walnuss natur – ST – 8/19mm
Dekor 6320 Nussbaum – ST – 8/19mm
Dekor 6330 Esche braun – ST – 8/19mm
Dekor 7210 Beton hellgrau – DP – 8/19mm
Dekor 7220 Beton schiefergrau – DP – 8/19mm
Dekor 7230 Beton dunkelgrau – DP – 8/19mm
Dekor 8210 Muschelweiss – EM/FH – 19mm
Dekor 8220 Steingrau – EM/FH – 19mm
Dekor 8230 Nebelgrau – EM/FH – 19mm
Dekor 8240 Diamanatgrau – EM/FH – 19mm
Dekor 8250 Schwarz – Em/FH – 19mm
Weitere Füllungen
MDF beidseitig lackiert 8/19mm – matt G30
Stoff kundenseitig beigestellt – auf Trägerplatte kaschiert
Loden – Englisch Dekor – lana IV
Digitaldruck auf Glas oder Dekor – Motiv nach Wahl
_____________________________________________Serie 1200 bodengeführt - anfragen / bestellen
_____________________________________________Serie 1200 hängend (AIR GTB) - anfragen / bestellen
_____________________________________________raumplus Pocket Schiebetür - anfragen / bestellen
Bodengeführt - hängend (AIR-GTB) - Pocket Schiebetür
Das universell einsetzbare Gleittürsystem – als bodengeführte Variante, hängende Variante oder Pocket Schiebetür. Eine Profilserie, drei Einsatzbereiche.
bodengeführt
Gleitet entlang einer Bodenschiene und wird durch eine Deckenschiene geführt. Bodenschiene aufgelegt oder bündig im Boden verlegt. Profilansicht rundum 12 mm. Für Schrank und
Raumteiler.
hängend (AIR-GTB)
Hängende Führung ausschließlich über Deckenschiene – barrierefreier Durchgang ohne Bodenschiene. Nur eine kleine Führungsrolle am Boden hält die Tür in der Spur. Profilansicht
vorne und hinten 12 mm.
Pocket Schiebetür
Die Tür fährt in eine bauseitige Mauertasche ein. Mit C S A M A Y . Montagestange: keine Revisionsöffnung nötig, Stopper und Gleittürbremsen nachträglich tauschbar. Laufschiene auf Putz.
Maße und Gewicht
bodengeführt
min. Türbreite 500mm
max. Türbreite 1800mm
max. Türhöhe 3500mm
Türblattstärke 42mm
Höhentoleranz +/- 3mm
max. Türgewicht 80kg mit Dämpfung
max. Türgewicht 180kg ohne Dämpfung
hängend (AIR-GTB)
min. Türbreite 600mm
max. Türbreite 1400mm
max. Türhöhe 3000mm
Türblattstärke 42mm
Höhentoleranz +/- 3mm
max. Türgewicht 60kg
Pocket Schiebetür
min. Türbreite 600mm
max. Türbreite 1400mm
max. Türhöhe 3000mm
Türblattstärke 42mm
Höhentoleranz +/- 3mm
max. Türgewicht 60kg
Profilansicht und Luft rundum
bodengeführt
Rundum 12mm, unten hinter der Füllung 47mm, Sprosse 12mm
Luft unten 9mm
hängend (AIR-GTB)
seitlich 12mm, oben 22mm und unten 21mm, Sprosse 12mm
Luft unten 6mm
Pocket Schiebetür
seitlich 12mm, oben 22mm und unten 21mm, Sprosse 12mm
Luft unten 6mm, oben 0mm
Dämpfung
bodengeführt
Ab einer Türbreite von 750 mm beidseitige Dämpfung möglich, bei 15-80kg Türgewicht.
Gleittürbremsen können getauscht werden
hängend (AIR-GTB)
beidseitige Dämpfung möglich
Gleittürbremsen können getauscht werden
Pocket Schiebetür
beidseitige Dämpfung
Gleittürbremsen können getauscht werden
Sprossen und Sprossenbild
Die Sprossen bei Serie 1200 haben die selbe Optik wie das Senkrechtprofil mit einer dezenten Breite von 12 mm.
Klebesprossen werden auf die Füllung mittel Klebeband befestigt. Das Sprossenbild ist mit horizontalen und vertikalen sprossen frei gestaltbar.
Füllungsteilende Sprossen teilen die Füllungen wie es der Name schon sagt. Dadurch können verschiedene Füllungen miteinander kombiniert werden. Sie sind nur horizontal möglich, können jedoch mit Klebesprossen kombiniert werden.
Griffe
Schloss
Für die Serie 1200 gibt es mehrere Varianten die Türen zu verschließen:

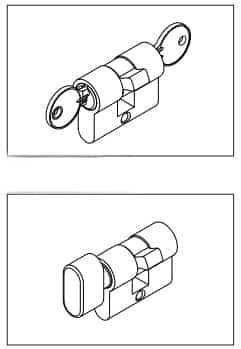

x Drehriegelschloss zum Versperren 2er Türen nebeneinander – silber oder schwarz – Zylinder oder WC Garnitur
x Drehriegelschloss zum Versperren einer Tür in den Wandanschluss – silber oder schwarz – Zylinder oder WC Garnitur
x Drehriegelschloss zum Versperren einer Tür direkt in die Wand – silber oder schwarz – Zylinder oder WC Garnitur
x Druckriegelschloss zum Verperren 2er Türen hintereinander – silber oder schwarz
Montage
bodengeführt
Wandmontage 1lfg oder Deckenmontage aufgesetzt oder eingelassen
hängend (AIR-GTB)
Wandmontage 1lfg oder Deckenmontage aufgesetzt oder eingelassen. Schienenhöhe 80mm
Pocket Schiebetür
Deckenmontage auf Putz, Schienenhöhe 81mm
Es ist notwendig die Laufschiene vorab zu montieren und erst danach die Mauertasche zu verschließen. Die Tür kann auch nachträglich eingehängt werden.
Einbautiefe bei Deckenmontage
bodengeführt
bei 1 lfg: 49mm
bei 2 lfg: 95mm
bei 3 lfg: 142mm
hängend (AIR-GTB)
bei 1 lfg: 49mm
bei 2 lfg: 96mm
bei 3 lfg: 143mm
Pocket Schiebetür
Schlitzbreite min. 55mm
Schlitztiefe LB * 2
Deckenschiene
Es gibt Deckenschienen in Ein-, Zwei- und Dreiläufig, die entweder an der Decke oder Flächenbündig in der Decke montiert werden.
Bodenschiene aufgelegt / eingefräst
Es gibt Bodenschienen in Ein-, Zwei- und Dreiläufig, die entweder aufgesetzt oder bündig in den Boden eingelassen sind.
Fixelement
Fixelemente sind unbewegliche Elemente, die dasselbe Design wie die Schiebetür aufweisen.
